ZZ Dévidoir manuel avec récupération film liner - lame crantée AFB-TB

Dévidoirs de table industriels avec séparateur de liner

Gamme AFB-TB & AFB-TB-MS – 50 mm et 100 mm

Les AFB50-TB, AFB100-TB, AFB50-TB-MS et AFB100-TB-MS sont des dévidoirs de table professionnels conçus pour la distribution de rubans adhésifs double face ou simple face avec liner protecteur. Ils permettent de séparer automatiquement le film protecteur de la bande collante afin de faciliter le travail de l’opérateur en environnement industriel.

Plus performants que certains modèles compacts, les AFB peuvent accueillir des bobines jusqu’à 250 mm de diamètre extérieur (mandrin standard 76 mm), offrant une plus grande autonomie en production. Le liner est retiré puis réenroulé sur une bobine dédiée, délivrant un adhésif prêt à coller.

Conception robuste et coupe performante

La gamme AFB est conçue pour un usage intensif en atelier, packaging et industrie (électroménager, transformation papier-carton, assemblage technique).

Les AFB intègrent :

• Une coupe à massicot avec lame guillotine, idéale pour les adhésifs épais (VHB, Velcro, feutrine, mousse, etc.)
• Un système de récupération automatique du liner
• Des freins réglables sur le porte-bobine et le récupérateur
• Un mécanisme interne à double engrenage, robuste et efficace

Les versions AFB-TB-MS disposent en plus d’un système de mesure intégré, permettant la distribution répétitive de longueurs prédéfinies pour les productions en série.

Compatibilité et capacité

Les AFB sont disponibles en deux largeurs :

• Largeur de ruban : 50 mm ou 100 mm selon modèle
• Diamètre extérieur maximal : 250 mm
• Mandrin standard : 76 mm (3")

Bénéfices clés

• Séparation automatique du liner
• Coupe guillotine puissante et précise
• Découpe facilitée d’adhésifs épais et techniques
• Grande capacité de bobine
• Stabilité et robustesse pour usage industriel

Fiables, puissants et conçus pour la production intensive, les dévidoirs de table AFB-TB et AFB-TB-MS constituent une solution performante pour l’application maîtrisée de rubans adhésifs techniques avec liner.

Spécificités – Dévidoirs de table AFB-TB & AFB-TB-MS

Les dévidoirs de table AFB50-TB, AFB100-TB, AFB50-TB-MS et AFB100-TB-MS sont spécialement conçus pour la distribution de rubans adhésifs double face ou simple face avec liner protecteur en environnement industriel. Leur fonction principale est de séparer automatiquement le liner de la bande collante afin de délivrer un adhésif prêt à coller, facilitant ainsi le travail de l’opérateur.

Outil dédié à l’assemblage et à la transformation industrielle

Les AFB sont particulièrement utilisés pour :

• La fabrication de supports auto-adhésifs en papier et carton
• L’assemblage de pièces techniques
• Le collage d’éléments dans les catalogues et échantillonnages
• L’application de rubans aluminium en industrie électroménager
• Les opérations de packaging et de conditionnement
• Ils permettent un travail propre, rapide et répétitif, idéal pour les environnements de production.

Séparation automatique du liner et coupe guillotine

L’application manuelle de rubans double face peut être chronophage. Les AFB offrent :

• Une récupération automatique du liner avec réenroulement intégré
• Une distribution fluide et maîtrisée
• Une coupe à massicot avec lame guillotine
• Une découpe efficace d’adhésifs épais (VHB, mousse, feutrine, Velcro…)

Les versions AFB-TB-MS intègrent un système de mesure, permettant la distribution répétitive de longueurs prédéfinies pour les productions en série.

Conception robuste pour usage intensif

Grâce à leur structure stable et à leur mécanisme à double engrenage, les AFB sont parfaitement adaptés :

• Aux ateliers industriels
• Aux postes d’assemblage
• Aux lignes de transformation papier-carton
• Aux environnements nécessitant précision et cadence

Simplicité et performance

Les AFB sont conçus pour offrir :

• Une utilisation ergonomique sur établi
• Une tension réglable grâce aux freins intégrés
• Une grande capacité de bobine (jusqu’à 250 mm de diamètre)
• Une solution fiable pour rubans jusqu’à 50 mm ou 100 mm

Robustes, précis et conçus pour la production industrielle, les dévidoirs de table AFB-TB et AFB-TB-MS constituent une solution professionnelle performante pour l’application maîtrisée de rubans adhésifs techniques avec liner.

Avantages des dévidoirs de table AFB-TB & AFB-TB-MS

Les AFB50-TB, AFB100-TB, AFB50-TB-MS et AFB100-TB-MS ont été spécialement conçus pour simplifier l’utilisation des rubans adhésifs double face ou simple face avec liner en environnement industriel. Leur système intégré de séparation automatique du film protecteur permet de délivrer une bande prête à coller, sans manipulation fastidieuse du liner.

Gain de temps et confort d’utilisation

La séparation manuelle du liner peut ralentir la production, surtout lors d’utilisations répétitives. Les AFB permettent :

• Une séparation immédiate et sans effort du liner
• Un déroulement fluide et maîtrisé
• Une découpe rapide après tirage à longueur
• Un travail plus ergonomique sur poste fixe

L’opérateur tire simplement la bande à la longueur souhaitée puis procède à la coupe.

Coupe puissante pour adhésifs épais

Les versions TB sont équipées d’un système de coupe à massicot (lame guillotine) particulièrement adapté aux adhésifs techniques et épais :

• VHB
• Velcro
• Mousses acryliques
• Feutrines
• Rubans supérieurs à 1 mm d’épaisseur

Une simple pression sur le massicot permet une découpe nette, droite et sans effort.

Une version à lame crantée est disponible sur demande pour des applications plus traditionnelles.

Grande capacité et autonomie

Les AFB acceptent :

• Des rubans jusqu’à 50 mm ou 100 mm de largeur
• Des bobines jusqu’à 250 mm de diamètre extérieur
• Mandrin standard 76 mm

Cette grande capacité réduit la fréquence de rechargement et améliore la productivité en série.

Stabilité et robustesse industrielle

Fabriqués en tôle peinte haute résistance, les AFB sont conçus pour un usage intensif.

La version à semelle lourde (environ 8 à 9 kg selon modèle) assure une excellente stabilité sans fixation obligatoire.

Une variante à base fixable sur table est également disponible.

Version MS avec coupe mesurée

Les modèles AFB-TB-MS intègrent un système de mesure avec tige graduée permettant :

• Des découpes répétitives à longueur définie
• Une standardisation des pièces en production
• Un contrôle précis du dévidement

Frein réglable et maîtrise du déroulement

Un frein ajustable sur le moyeu permet de contrôler la vitesse de sortie du ruban selon son poids et son adhérence, garantissant des coupes régulières et maîtrisées.

Compatibilité avec systèmes automatiques

Les AFB peuvent être couplés à un dérouleur automatique type RT7700 pour obtenir des coupes précises à sortie automatisée tout en conservant la séparation du liner.

Puissants, stables et conçus pour les environnements industriels exigeants, les dévidoirs de table AFB-TB et AFB-TB-MS offrent une solution performante pour la découpe et l’application maîtrisée de rubans adhésifs techniques avec liner.

Utilisation des dévidoirs de table AFB-TB & AFB-TB-MS

Les AFB50-TB, AFB100-TB, AFB50-TB-MS et AFB100-TB-MS sont conçus pour la distribution de rubans adhésifs double face ou simple face avec liner, avec séparation automatique du film protecteur. Leur utilisation est simple et parfaitement adaptée aux postes industriels fixes.

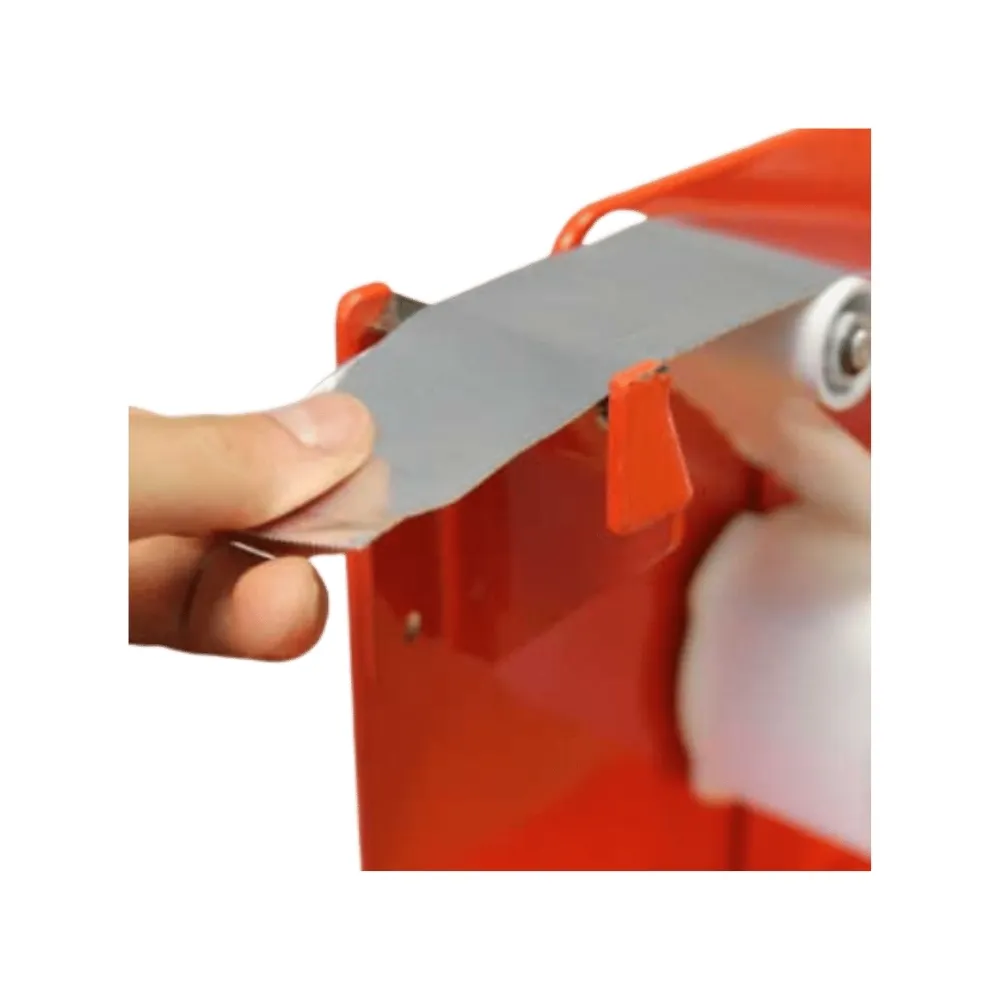

Application du ruban adhésif

Une fois la bobine correctement installée :

1. Tirez l’adhésif vers l’avant ; le système sépare automatiquement la bande collante de son liner.
2. La partie adhésive est guidée vers la zone de coupe tandis que le liner est réenroulé sur la bobine arrière.
3. Ajustez la longueur souhaitée.

Procédez à la découpe par simple pression sur la lame guillotine (massicot) ou via la lame crantée selon la version.

La coupe est nette, précise et sans effort, même pour des adhésifs épais type VHB, mousse ou Velcro.

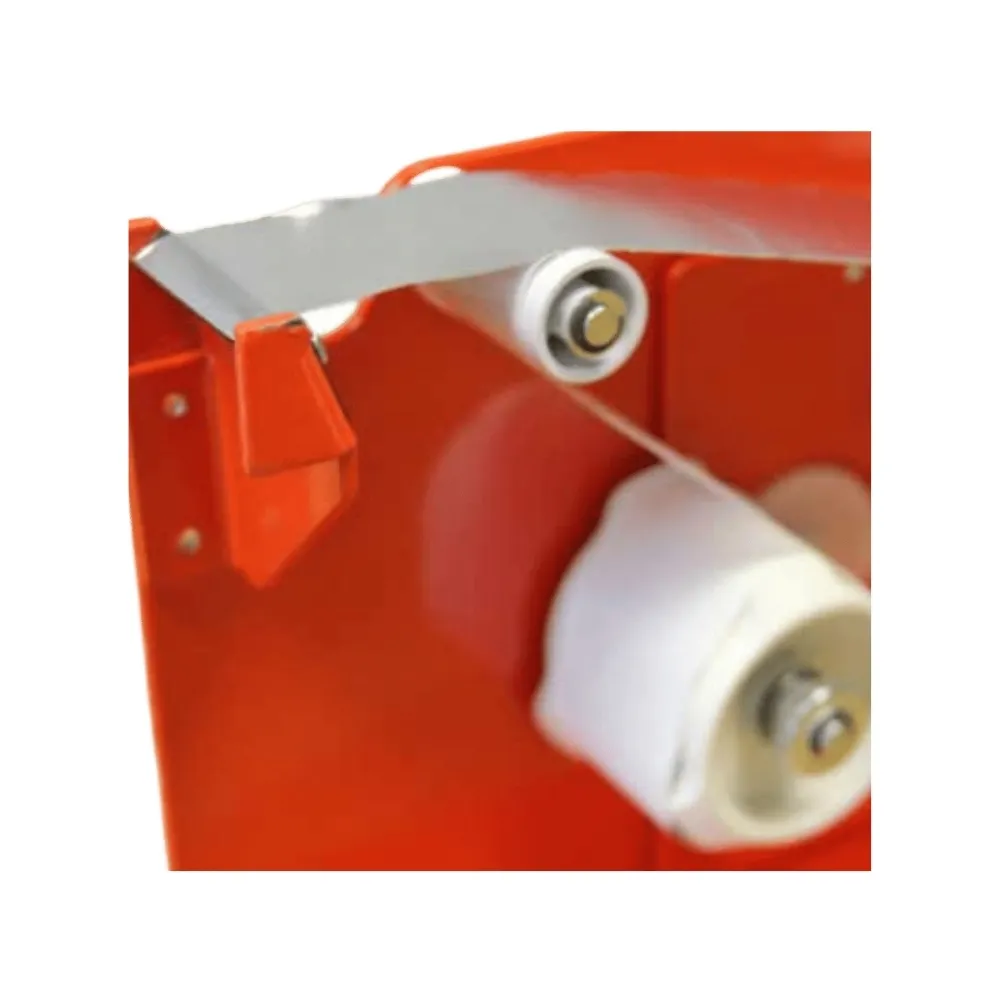

Mise en place et chargement de la bobine

L’installation est rapide :

1. Placez la bobine sur le moyeu principal (mandrin 76 mm).
2. Veillez à ce que le déroulement s’effectue par le haut de la bobine.
3. Faites passer l’adhésif au-dessus du rouleau cylindrique supérieur.
4. Séparez la bande collante du liner.
5. Guidez la bande adhésive vers la zone de coupe.
6. Enroulez le liner seul sur la bobine de récupération inférieure (rotation dans le sens des aiguilles d’une montre).

Le dévidoir est alors prêt pour la première utilisation.

Entretien

Les AFB sont fabriqués en tôle peinte haute résistance et nécessitent très peu d’entretien.

Il est conseillé de :

• Nettoyer régulièrement la lame pour éviter l’accumulation de colle.
• Vérifier les freins réglables si le dévidement devient trop libre.
• Procéder à un nettoyage approfondi en cas d’utilisation intensive.

Leur conception robuste et vernie facilite le nettoyage et garantit une longue durée de vie en environnement industriel.

Pièces détachées

DERFI dispose de l’ensemble des pièces détachées pour les dévidoirs AFB-TB et AFB-TB-MS : lames guillotine, lames crantées, freins, engrenages, axes et composants mécaniques.

La fourniture rapide des pièces permet d’assurer la continuité de votre production et la maintenance de vos équipements sur le long terme.
