| Référence produit | DSB50-TB | DSB100-TB | DSB50-TB-MS | DSB100-TB-MS |
|---|---|---|---|---|
| Largeur bobine max | 50 mm | 100 mm | 50 mm | 100 mm |
| Diamètre mandrin | 76 mm (3") | 76 mm (3") | 76 mm (3") | 76 mm (3") |
| Diamètre bobine max | 160 mm | 160 mm | 160 mm | 160 mm |
| Système de coupe | Lame crantée acier carbone | Lame crantée acier carbone | Lame crantée acier carbone | Lame crantée acier carbone |
| Système de mesure | — | — | Oui (longueur réglable jusqu’à 500 mm) | Oui (longueur réglable jusqu’à 500 mm) |
| Dimensions (L × H × P) | 90 × 160 × 120 mm | 140 × 160 × 120 mm | 90 × 160 × 120 mm | 140 × 160 × 120 mm |
| Poids | 3,0 kg | 3,069 kg | 3,345 kg | 3,594 kg |
Dévidoirs de table industriels avec séparateur de liner
Gamme DSB-TB & DSB-TB-MS – 50 mm et 100 mm
Les DSB50-TB, DSB100-TB, DSB50-TB-MS et DSB100-TB-MS sont des dévidoirs de table professionnels conçus pour la distribution de rubans adhésifs double face ou simple face avec liner protecteur. Ils permettent de séparer automatiquement le film protecteur de la bande collante afin de faciliter le travail de l’opérateur en environnement industriel.
Plus compacts que la gamme AFB, les DSB acceptent des bobines jusqu’à 160 mm de diamètre extérieur (mandrin standard 76 mm), offrant une solution efficace et peu encombrante pour les postes d’assemblage et de packaging. Le liner est retiré puis réenroulé sur une bobine dédiée, délivrant un adhésif prêt à coller.
Conception robuste et coupe performante
La gamme DSB est conçue pour un usage intensif en atelier, transformation papier-carton et assemblage technique.
Les DSB intègrent :
- Une lame crantée en acier carbone haute résistance, facilement remplaçable
- Un système de récupération automatique du liner
- Des freins réglables sur le porte-bobine et le récupérateur
- Un mécanisme interne à transmission par engrenage, fiable et durable
Les versions DSB-TB-MS disposent en plus d’un système de mesure intégré avec bras coulissant, permettant la distribution répétitive de longueurs prédéfinies (jusqu’à 500 mm) pour les productions en série.
Compatibilité et capacité
Les DSB sont disponibles en deux largeurs :
- Largeur de ruban : 50 mm ou 100 mm selon modèle
- Diamètre extérieur maximal : 160 mm
- Mandrin standard : 76 mm (3")
Bénéfices clés
- Séparation automatique du liner
- Coupe crantée précise et efficace
- Format compact et stable
- Freins réglables pour un dévidement maîtrisé
- Solution fiable pour usage industriel
Fiables, compacts et performants, les dévidoirs de table DSB-TB et DSB-TB-MS constituent une solution efficace pour l’application maîtrisée de rubans adhésifs techniques avec liner en environnement professionnel.
Spécificités – Dévidoirs de table DSB-TB & DSB-TB-MS
Les DSB50-TB, DSB100-TB, DSB50-TB-MS et DSB100-TB-MS sont spécialement conçus pour la distribution de rubans adhésifs double face ou simple face avec liner protecteur en environnement industriel. Leur fonction principale est de séparer automatiquement le liner de la bande collante afin de délivrer un adhésif prêt à coller, facilitant ainsi le travail de l’opérateur.
Outil dédié à l’assemblage et à la transformation
Les DSB sont particulièrement utilisés pour :
- La fabrication de supports auto-adhésifs en papier et carton
- L’assemblage de pièces techniques
- Le collage d’éléments dans les catalogues et échantillonnages
- Les opérations de packaging et de conditionnement
- Les applications nécessitant un poste compact et efficace
- Ils permettent un travail propre, rapide et répétitif, idéal pour les environnements de production où l’encombrement doit être limité.
Séparation automatique du liner et coupe crantée
Le retrait manuel du liner peut ralentir les opérations. Les DSB offrent :
- Une récupération automatique du liner avec réenroulement intégré
- Une distribution fluide et maîtrisée
- Une lame crantée en acier carbone haute résistance
- Une découpe nette et régulière des rubans standards
- Pour les adhésifs plus difficiles à couper, des versions à lames ciseaux (SB) sont disponibles.
Les versions DSB-TB-MS intègrent un système de mesure avec bras coulissant, permettant la distribution répétitive de longueurs prédéfinies (jusqu’à 500 mm), idéale pour les productions en série.
Conception robuste pour usage intensif
Grâce à leur structure compacte en tôle peinte et à leur transmission par engrenage, les DSB sont parfaitement adaptés :
- Aux ateliers industriels
- Aux postes d’assemblage
- Aux lignes de transformation papier-carton
- Aux environnements nécessitant précision et cadence
Simplicité et performance
Les DSB sont conçus pour offrir :
- Une utilisation ergonomique sur établi
- Des freins réglables pour ajuster la tension
- Une capacité de bobine jusqu’à 160 mm de diamètre
- Une solution fiable pour rubans jusqu’à 50 mm ou 100 mm
Compacts, robustes et efficaces, les dévidoirs de table DSB-TB et DSB-TB-MS constituent une solution professionnelle performante pour l’application maîtrisée de rubans adhésifs techniques avec liner.
Avantages des dévidoirs de table DSB-TB & DSB-TB-MS
Les DSB50-TB, DSB100-TB, DSB50-TB-MS et DSB100-TB-MS sont conçus pour simplifier l’utilisation des rubans adhésifs double face ou simple face avec liner en environnement industriel. Grâce à leur système intégré de récupération du liner, ils permettent de déposer directement l’adhésif prêt à coller, sans avoir à retirer manuellement le film protecteur.
Gain de temps et efficacité en production
Le premier avantage des DSB réside dans le gain de temps significatif qu’ils apportent sur les lignes d’assemblage et en atelier.
Ils permettent :
- Une séparation automatique et immédiate du liner
- Un déroulement fluide et maîtrisé
- Une découpe rapide après tirage à longueur
- Une utilisation simple et intuitive sur poste fixe
Deux systèmes de coupe selon les besoins
Les DSB existent en deux configurations :
- DSB-TB (Tooth Blade) :
- Équipé d’une lame crantée en acier carbone haute résistance, idéale pour une découpe rapide et traditionnelle des rubans standards.
- DSB-SB (Soft Blade / massicot) :
- Doté d’un système de coupe guillotine, parfaitement adapté aux rubans plus épais ou techniques (Velcro, VHB, mousse, feutrine, fibres renforcées).
Une simple pression sur la lame permet une coupe nette, précise et sans effort.
Version zavec coupe mesurée
Les modèles DSB-TB-MS intègrent un bras coulissant de mesure permettant des découpes répétitives à longueur prédéfinie (jusqu’à 500 mm).
Cela offre :
- Une meilleure standardisation des pièces
- Une répétabilité parfaite en production
- Un contrôle précis du dévidement
Format compact et stabilité
Fabriqués en tôle peinte robuste, les DSB sont conçus pour un usage industriel intensif.
Leur semelle stable permet une utilisation sur établi sans fixation obligatoire, tout en offrant la possibilité d’un vissage pour une stabilité renforcée.
Frein réglable et maîtrise du déroulement
Un frein ajustable sur le porte-bobine permet de contrôler la vitesse de sortie du ruban selon son poids et son adhérence.
Ce réglage évite les déroulements excessifs et garantit des coupes régulières et maîtrisées.
Capacité adaptée aux postes compacts
Les DSB acceptent :
- Largeur de ruban : 50 mm ou 100 mm selon modèle
- Diamètre extérieur maximal : 160 mm
- Mandrin standard : 76 mm
Pour des bobines de plus grand diamètre (jusqu’à 250 mm), la gamme AFB-SB/TB est recommandée.
Compacts, efficaces et sécurisés, les dévidoirs de table DSB-TB et DSB-TB-MS offrent une solution performante pour la découpe et l’application maîtrisée de rubans adhésifs techniques avec liner en environnement industriel.
Utilisation des dévidoirs de table DSB-TB & DSB-TB-MS
Les DSB50-TB, DSB100-TB, DSB50-TB-MS et DSB100-TB-MS sont conçus pour la distribution de rubans adhésifs double face ou simple face avec liner, avec séparation automatique du film protecteur. Leur utilisation est simple, intuitive et parfaitement adaptée aux postes industriels fixes.
Application du ruban adhésif
Une fois la bobine correctement installée :

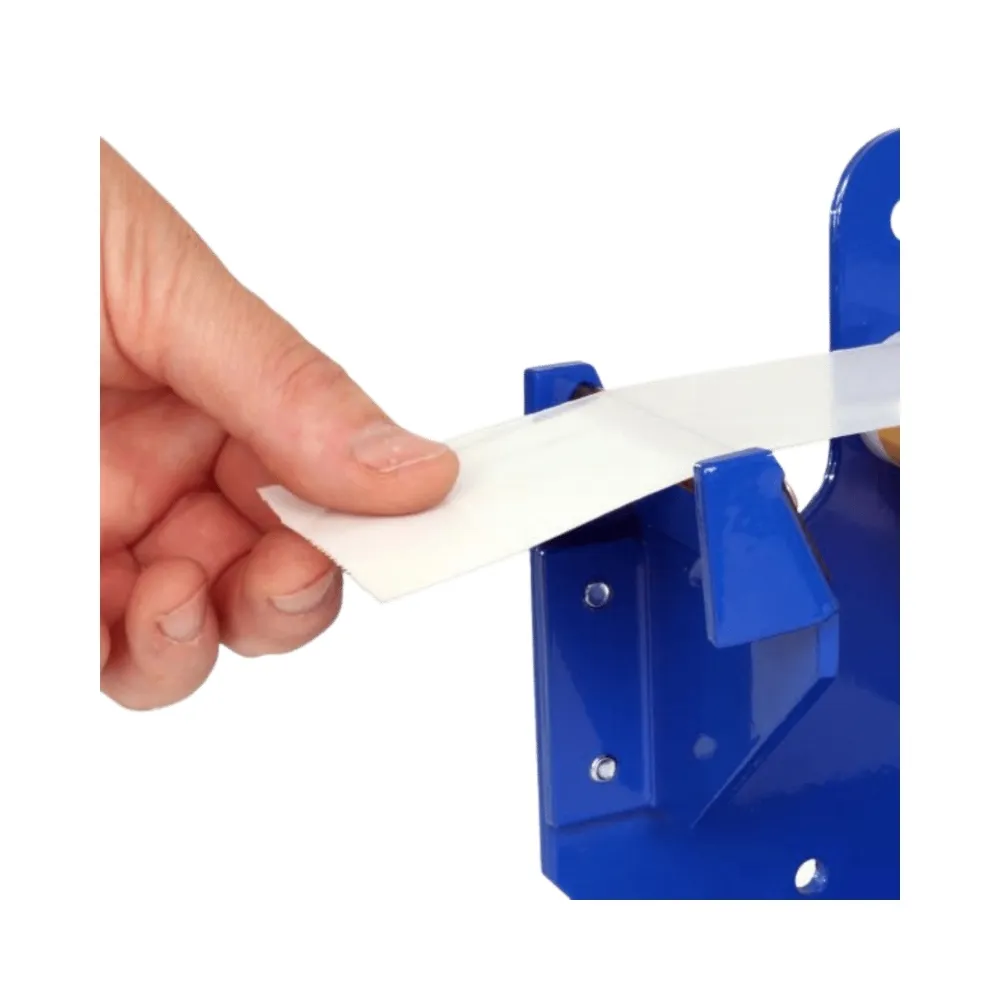

- Saisissez la bande adhésive et tirez-la à la longueur souhaitée au-dessus de la ligne de coupe.
- Le système sépare automatiquement la partie collante du liner et réenroule ce dernier sur la bobine inférieure.
Selon la version :
DSB-TB (lame crantée) : effectuez la découpe d’un simple mouvement vers le bas contre la lame.
DSB-SB (lame guillotine) : abaissez le système de coupe massicot par pression manuelle pour une coupe nette et précise.
La découpe est rapide, propre et sans effort, même pour des adhésifs techniques plus épais.
Mise en place et chargement de la bobine
L’installation est rapide :
- Placez la bobine sur le moyeu principal à l’arrière (mandrin 76 mm), en orientant le ruban vers le haut.
- Faites passer l’adhésif au-dessus du cylindre de déroulement supérieur.
- Séparez la bande collante du liner.
- Guidez la partie adhésive vers la ligne de coupe.
- Enroulez le liner autour du cylindre inférieur dans le sens des aiguilles d’une montre.
Le dévidoir est alors prêt pour sa première utilisation.
Entretien et nettoyage
Les DSB sont fabriqués en tôle peinte robuste et nécessitent très peu d’entretien.
Il est conseillé de :
- Nettoyer régulièrement la lame pour éviter l’accumulation de résidus de colle.
- Vérifier le réglage des freins si le dévidement devient trop libre.
En cas d’utilisation intensive, un simple détergent standard suffit pour éliminer les traces de colle et de poussière.
Pièces détachées
DERFI dispose de l’ensemble des pièces détachées pour les dévidoirs DSB-TB et DSB-TB-MS : lames crantées, lames guillotine, freins, axes, engrenages et composants mécaniques.
La fourniture rapide des pièces garantit la continuité de votre production et la maintenance durable de vos équipements.
